Vinnslugæði Granít T-Raufa: Raufarákvæmni ákvarðar beinlínis-Tímastaðsetningu endurtekningarhæfni verkfærabúnaðar

1. Lykilgallar í granít-T-raufvinnslu sem takmarkar staðsetningarnákvæmni uppsetningar
Granít hefur þétta áferð og mikla stökkleika, þannig að T-raufvinnsla verður að halda jafnvægi á víddarnákvæmni og yfirborðsheilleika. Margir iðnaður-breiðir gallar hafa beinlínis áhrif á staðsetningu innréttinga og falla í þrjá meginflokka:
Í fyrsta lagi gera óhófleg víddarfrávik staðsetningarviðmið ógild. Kjarnavíddarfæribreytur T-raufa innihalda breidd, dýpt, tónhæð og samhverfu. Hefðbundinn mölunarbúnaður án sérstakra skera og vinnslustýringa framleiðir oft breiddarvik sem fara yfir ±0,01 mm, ójafna rifadýpt og breytt rifabil. Festingar eru festar með T-boltum sem festar eru í raufar; víddarmisræmi skapar lausa snertingu milli innréttinga og undirstaða, sem leiðir til lítilsháttar sveiflu og viðmiðunarjöfnunar með stakri staðsetningarvillu yfir 0,02 mm, misheppnaðra nákvæmni vinnslu og skoðunarstaðla.
Í öðru lagi, ófullnægjandi yfirborðsgrófleiki flýtir fyrir sliti og losun. Grófleiki hliðar og botnvegganna á raufinni ákvarðar passa með T-boltum og festingarskífum. Venjuleg vinnsla skilar Ra Stærra en eða jafnt og 3,2 μm með sérstökum verkfæramerkjum, rispum og burrum. Við langvarandi þjónustu eykur gróft yfirborð núning milli bolta og rifa, stækkar festingareyður, losar innréttingar og minnkar stöðugt endurtekningarhæfni staðsetningar. Auk þess rispa burt innréttingar og undirstöður, skemma flata festingarfleti og magna upp staðsetningarvillur.
Í þriðja lagi grafa rifnar rifabrúnir og innri sprungur undan stöðugleika til lengri tíma-. Vegna stökkleika graníts, óviðeigandi straumhraða, slitna skera eða óhóflegs skurðarkrafts í hefðbundinni mölun veldur brúnflísum og falnum örsprungum inni í raufum. Flögnun eyðileggur snertifleti og skapar ójafnt álag við uppsetningu á festingum. Faldar örsprungur breiðast út undir viðvarandi álagi og breytilegum hita/raka, aflaga rifa, versna verulega nákvæmni innréttinga og jafnvel gera botn úrelda með verulegum framleiðslukostnaði.
Þar að auki sleppa margir framleiðendur skilvirkri vörn og vinnslu eftir-skoðun. Ryk og olía festast auðveldlega við rifuflöt, versnar slit á úthreinsun og styttir endingartíma innréttinga og granítbotna, og myndar ósýnilegan flöskuháls sem takmarkar nákvæmni framleiðslugetu iðnaðarins.
2. Stöðluð vinnsluferli til að tryggja T-raufagæði
Til að takast á við T-sársaukapunkta við rifavinnslu, þróar UNPARALLELED® staðlað fjögur- þrepa ferli: Val á sérsniðnum tólum og búnaði → Nákvæmni fræsun → Fínfrágangur → Strangt eftirlit, sem skilar fullri-rófsstýringu yfir stærð rifa og yfirborðsgæði. Ítarlegar upplýsingar eru sem hér segir:
(1) Sérhæfðir skerar og búnaður sem passar við granítvinnslu
Demantar-húðaðar sérstakar T-raufræsir eru notaðir. Hörku þeirra og slitþol passa við granít með mikilli-hörku, sem lágmarkar slit verkfæra og kemur í veg fyrir kantflögnun og burts við skurð. Blöðin gangast undir sérhæfða slípun til að mynda skarpar, sléttar skurðbrúnir sem draga úr skurðkrafti, létta álagi á innra steini og koma í veg fyrir faldar örsprungur.
Há-nákvæmni CNC gantry fræsarvélar eru notaðar, með staðsetningarnákvæmni vélarinnar Minna en eða jafnt og 0,005 mm og endurtekinn staðsetningarnákvæmni Minna en eða jafnt og 0,003 mm. Búin með hár-nákvæmni servóstýringu og kælikerfi, gera þau kleift að stilla skurðarfæribreytur nákvæmlega fyrir stöðuga, stöðuga vinnslu.
(2) Áfanga nákvæmni fræsun fyrir þétt víddar- og yfirborðsstýring
Þriggja-fasa gróft-hálf-frágangur-verkflæði við frágangsfræsingu uppfærir smám saman nákvæmni rifa:
Gróffræsing: Lágur straumhraði með djúpskurði til að fjarlægja mestan hluta, sem skilur eftir 0,1–0,2 mm frágangsmagn og forðast steinskemmdir vegna mikillar skurðar í einni umferð.
Hálf-frágangur fræsingar: Fínstilltu skurðarfæribreytur til að fínstilla rifavíddir og eyða grófum-fræsiverkfærum, takmarka breidd og dýpt frávik innan ±0,015 mm.
Ljúka mölun: Ofur-lítil straumur parað við hálfleiðara-gráða afjónað vatnskælingu hindrar varma aflögun graníts. Yfirborðsgrófleiki er stjórnaður við Ra Minna en eða jafnt og 0,8 μm, rifabreidd/dýptarvik innan ±0,005 mm og rifahallasamhverfuvilla Minna en eða jafnt og 0,008 mm til að fullnægja hönnunarteikningum.
(3) Fínn frágangur og yfirborðsvörn fyrir heilleika og endingu rifa
Eftir-frágangur, sérstakt demantsslípiefni pússar rifa hliðar, botn og brúnir til að fjarlægja leifar af burgum og verkfæramerkjum fyrir sléttari yfirborð. Rafabrúnirnar eru afskornar með 0,5–1 mm radíus til að koma í veg fyrir álagsstyrk og koma í veg fyrir flís í notkun.
Strax eftir vinnslu eru T-rauf vandlega hreinsuð af skurðarrusli og ryki, síðan húðuð með séreignaðri granítþéttiefni til að fylla yfirborðsholur. Hlífðarlagið hrindir frá sér olíu og ryki, kemur í veg fyrir steinoxun og lengir endingartíma rifa.
3. Fullt-gæðaeftirlit með ferli fyrir stöðuga vinnslu nákvæmni
UNPARALLELED® innleiðir enda-til-gæðaeftirlit sem nær yfir hráefni til skoðunar fullunnar vöru:
Meðhöndlun hráefna: Sprungu-lítil -laus graníteyðsla gangast undir stöðuga hita- og rakameðferð til að koma í veg fyrir innra álag og skila einsleitu, stöðugu undirlagi fyrir T-raufvinnslu. Skoðun á flatneskju fyrir-vinnslu tryggir frávik undirstöðuflötunar Minna en eða jafnt og 0,002 mm/m, sem útilokar vinnsluvillur af völdum undirlags-.
Í-ferliseftirliti: Fagmenntaðir tæknimenn fylgjast með framleiðslu í rauntíma, stilla skurðarfæribreytur og skrá slit á verkfærum, fóðurhraða og kæliafköstum til að leysa strax frávik. Sérhvert vinnslustig fer í víddar- og yfirborðsskoðun; gallaðir verkhlutar eru læstir frá verklagsreglum eftir strauminn.
Skoðun fullunnar vöru: Há-nákvæmni sjónsamanburðarbúnaður og grófleikaprófarar mæla að fullu breidd, dýpt, halla, samhverfu og yfirborðsgrófleika raufa, með öllum prófunargögnum í geymslu til að hægt sé að rekja þær. Hermt samsetningarprófun setur stöðluðum innréttingum í raufar til að sannreyna endurtekningarhæfni festingarstaðsetningar Minna en eða jafnt og 0,005 mm fyrir hágæða iðnaðarnotkun.
4. Staðfest hagnýt frammistöðu og vinnslugildi

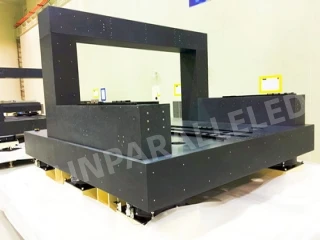

UNPARALLELED® granítbotnar með stöðluðum T-raufum eru mikið notaðar fyrir hálfleiðarabúnað, skoðunarbúnað fyrir flugvélaíhluti og nákvæmar staðsetningarkerfi véla, með yfir 3.000 settum afhent til leiðandi innlendra hálfleiðarafyrirtækja, rannsóknastofnana í geimferðum og framleiðenda nákvæmnisvéla.
Prófanir viðskiptavina á vettvangi staðfesta að innréttingar séu festar þétt og örugglega. Eftir 12 mánuði samfleytt af mikilli notkun er endurtekningarnákvæmni staðsetningar innan við 0,005 mm án merkjanlegs fráviks eða losunar. Raufar sýna ekkert slit, rifur eða sprungur, með endingartíma meira en fjórfaldast miðað við hefðbundnar vinnsluaðferðir.
Topp innlent hálfleiðarafyrirtæki tilkynnti um verulega minnkað staðsetningarfrávik fyrir innréttingar fyrir oblátaskoðun og mjög stöðugar prófunargögn eftir að hafa tekið upp UNPARALLELED® T-rauf granítbotna. Afrakstur flöskuskoðunar jókst úr 95,2% í 99,7%, sem dró úr endurvinnslu og brotakostnaði. Yfir 20 framleiðendur hafa tekið upp þetta ferli til að uppfæra T-rafaframleiðslu sína með ótrúlegum árangri.
Endurtekningarhæfni staðsetningarbúnaðar er kjarna samkeppnishæfni í hágæða framleiðslu. Sem kjarnaþáttur staðsetningarkerfa hafa granít T-raufavinnslugæði afgerandi vægi. Iðnaðurinn hefur lengi þjáðst af röngum hugarfari sem forgangsraðar innréttingum á meðan hún vanrækir grunnafköst, hunsar hvernig T-rafa nákvæmni ræður stöðustöðugleika. Stöðluð T-raufavinnslulausn UNPARALLELED® leiðréttir þennan misskilning og eykur nákvæmni bæði rifa og festinga með fágaðri vinnslu og fullri-ferlastjórnun til að undirbyggja allan nákvæmnisframleiðslugeirann.
Áfram mun UNPARALLELED® R&D fínstilla T-raufferla enn frekar með því að samþætta IoT og greindar skoðun til að þróa snjallt breytustjórnunarkerfi fyrir sjálfvirka, fágaða framleiðslustýringu. Sérsniðnar vinnslulausnir verða þróaðar fyrir sérstakar-laga, ofur-langar og þungar-T-raufatburðarásir til að auka umfang forrita. Með því að halda uppi gæðastefnunni „Enginn staðall er of strangur fyrir nákvæma framleiðslu“, hagræðir hópurinn alla hlekki frá vali á hráefni og vinnslu til skoðunar, og hækkar stöðugt framleiðslustaðla nákvæmnisgranítíhluta. Við afhendum hágæða vörur og þjónustu til alþjóðlegrar hágæða-framleiðslu og drifum allan iðnaðinn í átt að meiri nákvæmni og gæðum.
